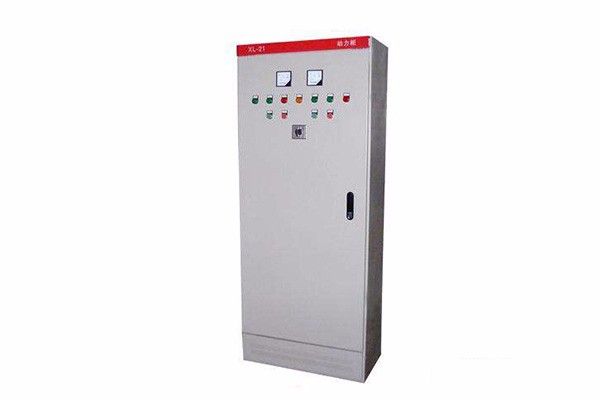

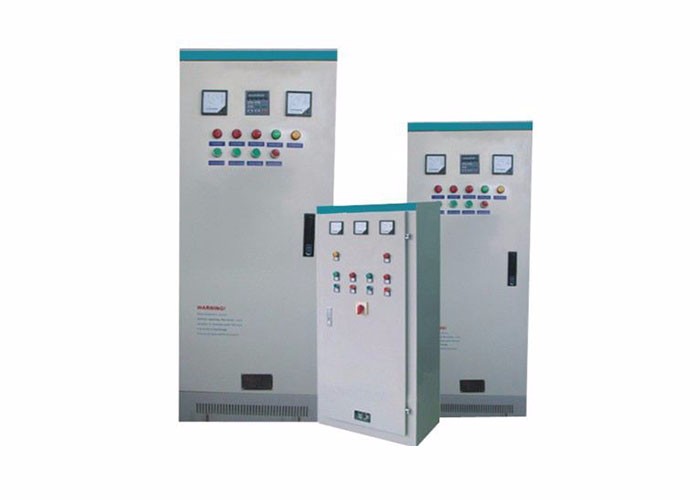

XL-21动力配電柜

　XL-21动力配電柜，可广泛用于交流50Hz、额定工作電压為380V（660V）、额定工作電流至630A作為冶金、矿山、石油、化工、電力、建材、机械加工、交通运输、宾馆、饭店等三相四線電力系统的动力配電和明配電用,对線路的过载,短路及漏電提供保护,并对電路进行正常转换,该产品系户内封闭装置,其外壳防护等级為IP40.产品符合GB7251.1及IEC60493-1等标准[1]

　　一、XL-21动力配電柜结构说明：

　　XL-21动力配電柜系封闭防尘式，外壳用冷轧钢板弯制而成，可以作為切换電源之用，动力柜前面装有一只電压表，指示汇流排母線的電压，动力柜前面有门，门打开后，柜内部设备敞露，便于检修维护。XL-21型动力配電柜均采用新型電器组件，具有结构紧凑，检修方便，線路方案可以灵活组保等特点，动力柜除装有空气断路器和熔断器作為短路保护外，还装有接触器和热继電器，柜前门可装指示電表，操作按钮和指示灯。柜上还可附设母線箱，适用于多台并列安装。母線箱用钢板弯制而成封闭式，其高度為300毫米。

　　二、XL-21动力配電柜使用条件

　　海拔<2000米，

　　温度-15℃-+40℃，

　　24小时内平均温度部超过+35℃，

　　在+20℃时，

　　相对湿度為90%。

　　三、XL-21动力配電柜特点

　　1、前后挡板可套色组合，增强环境协调性及视觉性

　　2、框架采用2.0MM厚优质冷轧钢板，增强机械强度及防盗

　　3、组装式结构，方便、灵活

　　4、竖梁位置可调节，提供充足使用空间

　　5、进出線方式為下进下出
