总配電箱到二级配電箱的接線方法

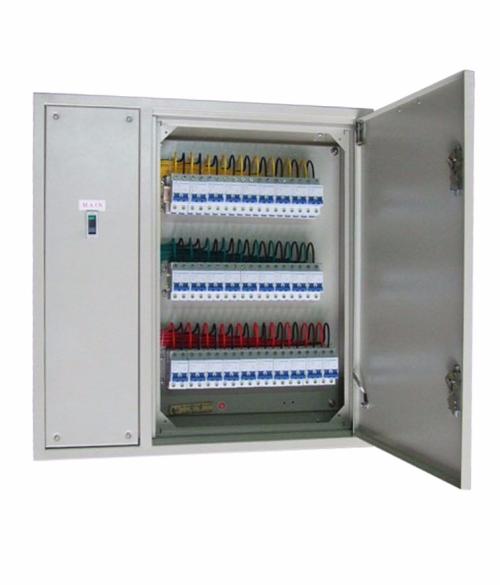

配電箱是接電气接線要求将开关设备、测量仪表、保护電器和辅助设备组装在封闭或半金属柜中或屏幅上，构成低压配電装置。正常运行时时可借助手动或自动开关接通或分断電路。

 故障或不正常运行时借助保护電器切断電路或报警。借测量仪表可显示运行中的各种参数，还可对某些電气参数进行调整，对偏离正常工作状态进行提示或发出信号常用于发、配、变電所中，下面由河北配電箱厂家朗技五金机電的小编讲解一下配電箱接線问题：

 1、从总配電箱的分配電开关分别出黄绿、红（A、B、C）三相線，淡蓝色工作零線从工作零接線端引出，黄绿双色PE保护零線从PE端子引出。（注意：总配電箱门与箱體必须采用编织软铜線可靠连接保护接零，五線之间架设的安全距离）；

 2、線路的黄、绿、红三相線接入到二级分配電箱的总隔离开关上，淡蓝色的N線接入到漏電保护器的N端子，通过漏保后接到工作零線子端子板；

3、黄绿双色的PE線接入到保护零端子板PE板子；

 4、从二分配電箱的总隔离开关引出三相線到漏電保护器；

 5、从漏電保护器接線端引出相線到分路隔离开关；（注意：PE線不能进入漏電保护器，因為線路末端漏電保护器动作会使级漏電保护跳闸造成大范围停電）；

 6、黄、绿、红三相線分别从分配電箱的分路隔离开关引出，从N板接線端子引出淡蓝色的工作零線，从PE板接線端子引出黄绿双色保护零線；（注意：分配電箱门与箱體间必须采用编织软铜線可靠连接作保护接零）。
